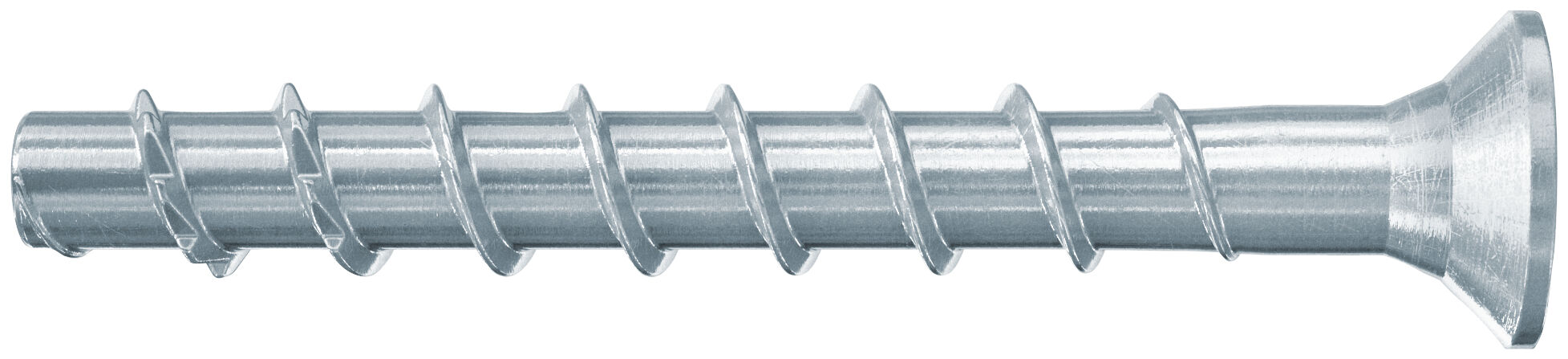

fischer Betonschraube UltraCut FBS II 6 x 40/5 SK Senkkopf

Top Features

Die erste Betonschraube im Durchmesser 6 mit einer variablen Einschraubtiefe bietet eine hohe Flexibilität und ermöglicht ein millimetergenaues Anpassen an die Lasten.
Die ETA Bewertung (Option 1) regelt den Einsatz in gerissenem und ungerissenem Beton für höchste Sicherheitsanforderungen.
Die erste Betonschraube im Durchmesser 6 mit einer ETA Bewertung für die seismische Leistungskategorie C1 für ein zusätzliches Plus an Sicherheit.

Die leistungsstarke Betonschraube für höchsten Montagekomfort.

Vorteile

Die erste Betonschraube im Durchmesser 6 mit einer variablen Einschraubtiefe bietet eine hohe Flexibilität und ermöglicht ein flexibles Anpassen an die Lasten.
Die ETA Bewertung (Option 1) regelt den Einsatz in gerissenem und ungerissenem Beton für höchste Sicherheitsanforderungen.
Die erste Betonschraube im Durchmesser 6 mit einer ETA Bewertung für die seismische Leistungskategorie C1 für ein zusätzliches Plus an Sicherheit.
Die FBS II 6 besitzt die Zulassung für die Mehrfachverankerung von nichttragenden Systemen und ist damit ideal für die Verankerung von Rohrleitungen und Kabeltrassen in Spannbetonhohldecken geeignet.
Bei vertikaler Montage (in Decken und Böden) ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen im Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
Die unterschiedlichen Kopfformen bieten höchste Flexibilität und die optimale Anpassung an eine Vielzahl von Anwendungen.
Die Ausführung der Betonschraube mit Senkkopf ermöglicht eine oberflächenbündige und optisch anspruchsvolle Installation.
Der spezielle Doppelwinkel an der Unterkopfgeometrie erhöht die Stabilität der Betonschraube beim Eindrehen.
Die zulassungskonforme Justage erlaubt die Schraube zweimal für insgesamt 20 mm zu lösen, max. 10 mm zu unterlegen und das Anbauteil auszurichten.
Die Betonschraube UltraCut FBS II 6 gvz. bietet die Möglichkeit zur Verwendung im Mauerwerk (Vollbaustoff).
Die Betonschraube FBS II 6-10 aus galvanisch verzinktem Stahl, mehrfachbeschichtetem Stahl CP und Edelstahl besitzt eine ETA für die Steine Mauerziegel Mz (EN771-1), Kalksandsvolsltein KS (EN771-2) und Kalksandlochstein KSL (EN771-2) für den flexiblen Einsatz in unterschiedlichen Untergründen.
Bei der Montage der Betonschraube FBS II 6-10 aus galvanisch verzinktem Stahl, mehrfachbeschichtetem Stahl und Edelstahl in Mauerwerk kann auch zwischen den Fugen und in der Gruppe, bei verputzten Mauerwerks-Untergründen, montiert werden.

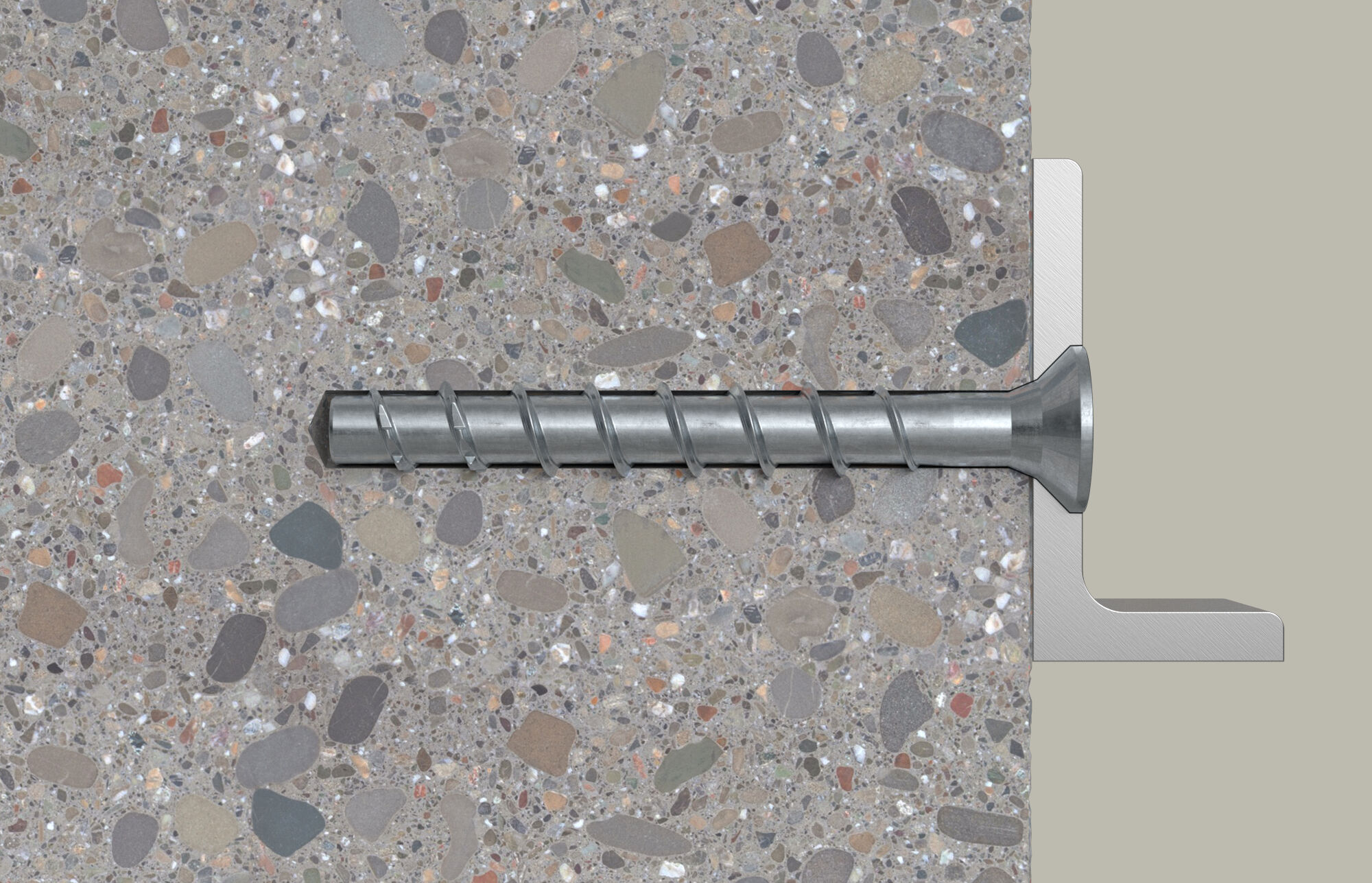

Die fischer Betonschraube UltraCut FBS II 6 SK ist eine Verankerungslösung aus galvanisch verzinktem Stahl und einer Sechskantaufnahme für die oberflächenbündige Befestigung. Die UltraCut FBS II 6 SK ist ideal für die Befestigung von Rohren, Schienen, Lüftungskanälen und Anlagen für die Gebäudetechnik. Beim Eindrehen der Betonschraube mit einem Schlagschrauber in das Bohrloch schneiden sich die Gewindeflanken formschlüssig in den Beton und sorgen für höchste Tragfähigkeit. Der geringe Bohraufwand spart Zeit bei der Mehrfachbefestigung. Die Europäische Technische Bewertung für gerissenen und ungerissenen Beton sowie für seismische Belastungen und die Brandeignung für die Feuerwiderstandsklasse R 120 garantieren ein zusätzliches Plus an Sicherheit.

Anwendungen

Rohrtrassen
Einzelrohrabhängungen
Abgehängte Montageschienen
Spannbetonhohldecken
Kabeltrassen
Lüftungskanäle
Lochbänder

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen
Befestigung in Spannbeton-Hohlplatten C30/37 bis C50/60 für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen
Mauerziegel Mz (EN771-1)
Kalksandvollstein KS (EN771-2)
Kalksandlochstein KSL (EN771-2)

Geeignet für:

Beton C12/15
Mauerwerk mit dichtem Gefüge
Vollbaustoffe

ETA-15/0352
ETA-18/0242
ETA-20/0134
DoP No. 0185
DoP No. 0227
DoP No. 0311

Funktionsweise / Montage

Die UltraCut FBS II 6 ist geeignet für die Durchsteck- und Vorsteckmontage.
Zur Montage wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder ein spezieller TX Bit empfohlen.
Bei Montage in Decke und Boden oder unter Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen im Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
Mit Anliegen des Schraubenkopfes am Anbauteil, so dass die Schraube sich nicht mehr weiter eindrehen lässt, ist die korrekte Montage der Schraube gewährleistet (optische Setzkontrolle).

Montagebild

1 / 6

Montagebild

1 / 3

Montagebild

1 / 2

pdf, ETA-15/0352

Europäische Technische Bewertung für fischer Betonschraube ULTRACUT FBS II - Mechanische Dübel zur Verwendung im Beton

pdf, DoP No. 0227

Leistungserklärung für fischer Betonschraube ULTRACUT FBS II

pdf, ETA-18/0242

Europäische Technische Bewertung für fischer Betonschraube ULTRACUT FBS II - Dübel zur Verwendung in Beton für redundante nicht-tragende Systeme

pdf, DoP No. 0185

Leistungserklärung für fischer Betonschraube ULTRACUT FBS II

pdf, ETA-20/0134

Europäische Technische Bewertung für fischer Betonschraube UltraCut FBS II - Schraubanker zur Verwendung in Mauerwerk

pdf, DoP No. 0311

Leistungserklärung für fischer Betonschraube UltraCut FBS II

Betonschraube UltraCut FBS II 6 - Zulässige Lasten eines Einzeldübels in Normalbeton C20/25.

Betonschraube UltraCut FBS II 6 - Zulässige Lasten eines Einzeldübels für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen in Normalbeton C20/25.

Betonschraube UltraCut FBS II 6 - Zulässige Lasten eines Einzeldübels für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen in vorgespannten Hohlkammerdecken der Betongüte C30/37.

Betonschraube UltraCut FBS II US/SK in Voll- und Lochsteinmauerwerk - Zulässige Lasten eines Einzeldübels in Mauerwerk bei Durchsteckmontage.

fischer UltraCut FBS II 6 GVZ

UltraCut FBS II.

ETA-Zulassung
Bohrernenndurchmesser( d₀ )	6 mm
Schraubenaußendurchmesser nominell x Länge	7,5 x 40 mm
Länge( L )	40 mm
Min. Bohrlochtiefe bei Durchsteckmontage( h₂ )	50 mm
Einschraubtiefe( h_nom,min - h_nom,max )	25 - 35 mm
Nutzlänge( t_fix,min / t_fix,max )	Schraubenlänge - h_nom mm
Antrieb	TX30
Kopf-ø( d_h )	13,5 mm
Feuerwiderstandsklasse	R120
Verpackungsvariante	Faltschachtel
Menge	100 Stück
GTIN (EAN-Code)	4048962329414
