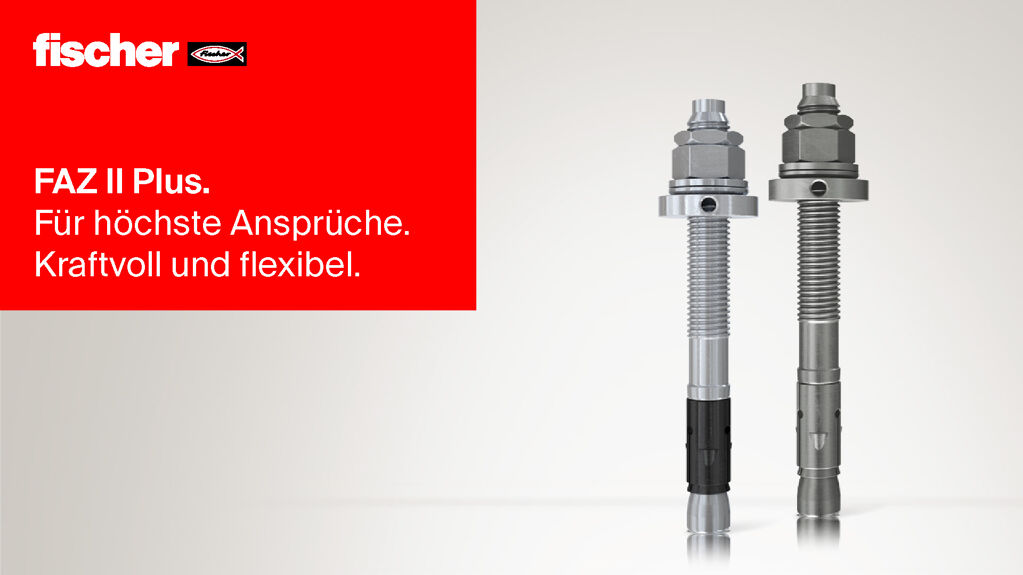

fischer Bolzenanker FAZ II Plus 24/30 gvz galvanisch verzinkt

Name: fischer Bolzenanker FAZ II Plus 24/30 gvz galvanisch verzinkt
Brand: fischer

Produktvarianten

Bilddaten herunterladen

Top Features

Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).
Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.
Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.
Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.

Für höchste Ansprüche. Kraftvoll und flexibel.

Vorteile

Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24.
Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts.
Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Anwendungen

Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Fassaden
Holzkonstruktionen

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Geeignet für:

Beton C12/15 (Gutachten vorhanden)
Beton C80/95 (Gutachten vorhanden)
Stahlfaserbeton (aBG vorhanden)
Kalksandvollstein (KSV) (Gutachten vorhanden)

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

Zulassungen

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222
ESR-2948
Z-21.1-2152
BZS D 23-607
EPD-Kiwa-EE-190517-DE

Funktionsweise / Montage

Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.

Montagebild

1 / 5

Montagebild

1 / 6

Montagebild

1 / 8

ETA - Europäische Technische Bewertung

pdf, ETA-19/0520

Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanische Dübel zur Verwendung im Beton

Erstellt am 24.05.2023

DOP - Declaration of Performance

pdf, DoP No. 0334

Leistungserklärung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanischer Dübel für den Einsatz in Beton)

Erstellt am 31.05.2023

ETA - Europäische Technische Bewertung

pdf, ETA-20/0897

Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus dynamic - Nachträglich eingebaute Befestigungsmittel in Beton unter ermüdungsrelevanter zyklischer Beanspruchung

Erstellt am 22.05.2023

DOP - Declaration of Performance

pdf, DoP No. 0337

Leistungserklärung für fischer Bolzenanker FAZ II Plus dynamic (Nachträgliche Befestigung in gerissenem oder ungerissenem Beton)

Erstellt am 05.06.2023

Anerkennung Factory Mutual

pdf, 3023222

FM Approval - Certificate of Compliance

Zulassung

pdf, ESR-2948

ICC-ES Evaluation Report

Gültig ab 01.01.2024
bis 31.01.2026

DIBt, nationale deutsche Zulassung

pdf, Z-21.1-2152

Allgemeine Bauartgenehmigung - fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR zur Verankerung in Stahlfaserbeton

Gültig ab 24.05.2023
bis 24.05.2028

Schweizer Schockzulassung

pdf, BZS D 23-607

Zulassung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR M10 bis M24

Gültig ab 24.07.2023
bis 30.06.2033

EPD - Europäische Umweltdeklaration

pdf, EPD-Kiwa-EE-190517-DE

Umweltproduktdeklaration (EPD) für fischer Bolzenanker FAZ II Plus gvz

Gültig ab 13.02.2025
bis 13.02.2030

Lastentabelle

pdf,

Bolzenanker FAZ II Plus - Zulässige Lasten eines Einzeldübels in Normalbeton C20/25

Lastentabelle

pdf,

Bolzenanker FAZ II Plus dynamic - Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung eines Einzeldübels in Normalbeton C20/25

Verkaufsunterlagen

pdf,

FAZ II Plus.

ETA-Zulassung
ICC-Zulassung
Seismic-Zulassung	C1 / C2
Bohrernenndurchmesser ( d₀ )	24 mm
Min. Bohrlochtiefe bei Durchsteckmontage ( h₂ )	185 mm
Max. Nutzlänge hef,stand./hef,min. ( t_fix )	30 / - mm
Ankerlänge ( l )	205 mm
Gewinde ( ø x Länge )	M24 x 58 mm
Schlüsselweite	36 mm
Installationsdrehmoment ( T_inst )	270 Nm
Verpackungsvariante	Faltschachtel
Menge	5 Stück
GTIN (EAN-Code)	4048962462302
